Авіамоделювання
Нервюри, моторні рами, пластини шасі, кабанчики. Тонкі пластини 2–3 мм ріжуться за кілька хвилин.
Порізка та фрезерування карбону
Порізка карбону на ЧПУ-фрезері: плоскі деталі з пластин 2–6 мм за вашим кресленням. Для авіамоделістів, автоспорту та робототехніки, від однієї штуки до серії.
30 хв на розрахунок у робочий час
- Розрахунок за 30 хв
- Креслення, ескіз або фото
- Від 1 деталі
Що виготовляємо з карбону
Порізка карбону — це плоскі деталі з готових пластин: контур, отвори, зенкування, фаски, кишені. Одну штуку чи серію: налагодження верстата робимо один раз.
Автоспорт і тюнінг
Накладки, кріпильні пластини, кронштейни, декоративні панелі з видимим плетінням twill.
Мото
Накладки та кріпильні пластини під болти за вашими розмірами.
Робототехніка
Рами, платформи, кронштейни з пластин 3–6 мм.
Преміум-декор
Шильдики, вставки, панелі, з гравіюванням логотипа чи маркування.
Корпуси електроніки
Лицьові та бічні панелі з вікнами та отворами під роз'єми.
Ціна порізки карбону
Ціну порізки карбону рахуємо під креслення: вона залежить від машинного часу фрези, налагодження та кількості деталей. Орієнтовна ціна в таблиці немає, бо публічного тарифу на такі роботи на ринку не існує. Точну суму назвемо за 30 хвилин.
Для однієї деталі більша частина ціни — налагодження, тому одну пластину виставляємо за мінімальним замовленням. У серії налагодження ділиться на всю партію, і штука виходить дешевшою. Одну просту деталь зручно додати до партії або до інших деталей.
Від чого залежить ціна
- Товщина пластини. 6 мм фреза проходить за кілька проходів, інструмент зношується швидше.
- Довжина контуру. Зовнішній контур, вікна та внутрішні вирізи.
- Кількість отворів і кишень. Кожен потребує окремого проходу.
- Тираж. Налагодження одне на партію, тому штука в серії дешевша.
- Чий матеріал. З вашою пластиною дешевше; якщо закуповуємо ми, вартість пластини додається.
- Креслення. Готовий DXF не потребує доробки, ескіз конструктор переведе у вектор.
за розрахунком
Точну суму назвемо за 30 хвилин у робочий час після отримання файлу.
Мінімальне замовлення — 1 000 грн
Без ризику для вас
- Розрахунок безкоштовний і ні до чого не зобовʼязує
- Конструктор перевірить файл до запуску; просте креслення з ескізу — безкоштовно
- Першу деталь серії звіряємо з кресленням і тільки потім запускаємо тираж
- Фото готових деталей надсилаємо перед відправкою
- Деталь не відповідає кресленню в межах погоджених допусків — переробимо або повернемо гроші (гарантія, розділ 9 оферти)
Приклади розрахунку порізки карбону
Час обробки орієнтовний, ціну рахуємо під ваше креслення.
| Приклад деталі | Час обробки | Ціна |
|---|---|---|
| Пластина 3 мм, 150×80 мм, контур + 8 отворів, 1 шт. | ≈ 10 хв | мінімальне замовлення 1 000 грн |
| Та сама пластина, 10 шт. | ≈ 100 хв | за розрахунком |
Накладку 2 мм зі складним контуром рахуємо за файлом.
Порахуємо вашу пластину за 30 хвилин
Надішліть DXF, DWG, PDF або фото ескізу з товщиною та кількістю.

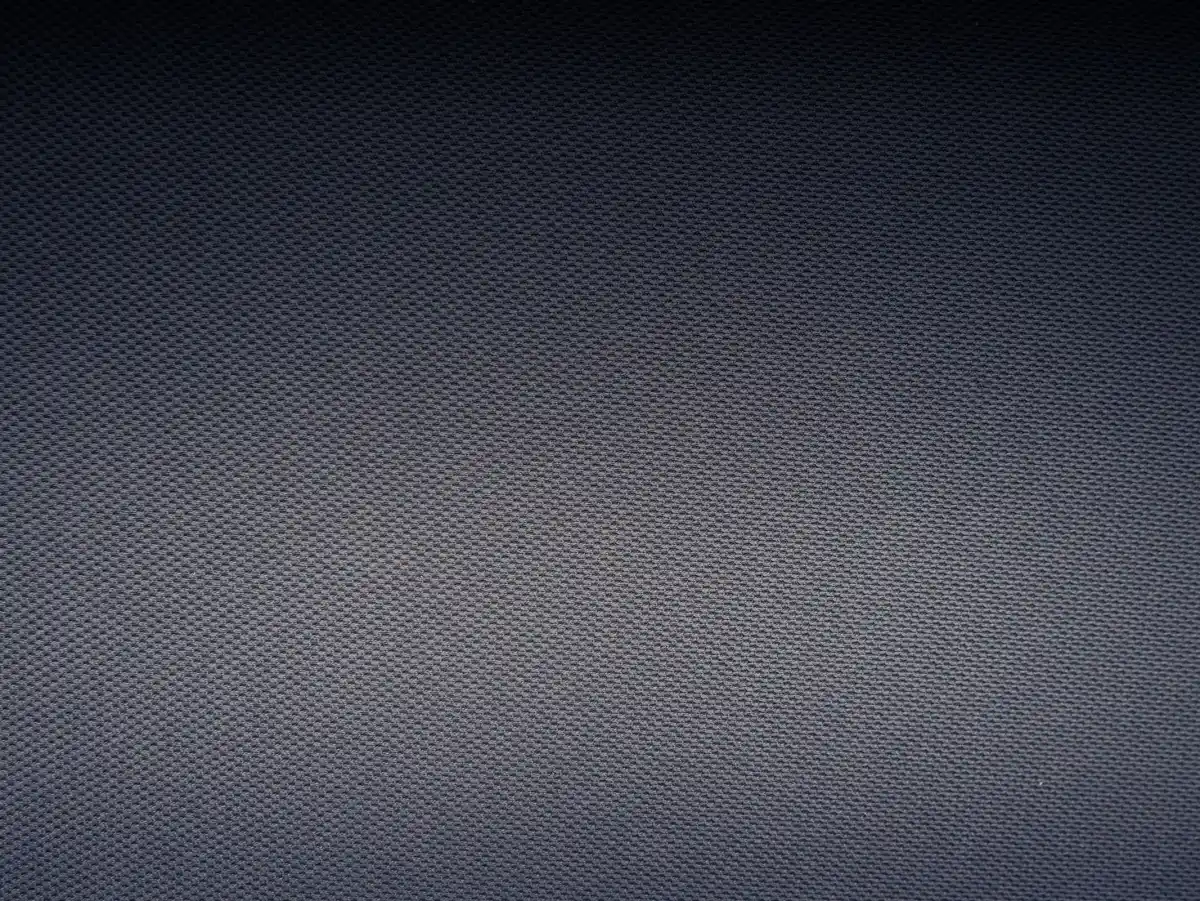

Карбонові пластини: товщини та плетіння
Працюємо з пластинами 2, 3, 5 і 6 мм, три типи плетіння. Свою пластину можна привезти або надіслати Новою Поштою, а можна замовити в нас, це вирішуємо під час розрахунку.
Twill
плетіння
- видно діагональне плетіння
- звичайний вибір для декору та накладок
Plain
плетіння
- полотняне плетіння, шахова текстура
- універсальні кронштейни та панелі
UD
однонапрямлене
- найміцніше вздовж волокон
- там, де відоме напрямне навантаження
| Товщина | Для чого підходить |
|---|---|
| 2 мм | накладки, декоративні панелі, шильдики, легкі корпусні пластини |
| 3 мм | кронштейни, нервюри, пластини шасі, рами малих моделей |
| 5 мм | несучі пластини, платформи робототехніки, кріпильні плити |
| 6 мм | навантажені кронштейни, рами, опорні пластини |
Поверхня матова чи глянцева залежить від пластини. Не знаєте, яке плетіння брати, опишіть деталь, і ми підкажемо. Максимальний розмір деталі обмежують пластина та поле верстата, точне значення назвемо після креслення.
Як ріжемо карбон: фреза проти лазера та гідроабразиву
Карбон абразивний, тому потрібні гострий інструмент, жорстке кріплення і підкладка під пластину. Режими підбираємо так, щоб кромка не розшаровувалась на вході та виході фрези. Так само фрезеруємо інші листові композити, наприклад склотекстоліт.
| Фрезер ЧПУ наш метод | Лазер | Гідроабразив | |
|---|---|---|---|
| Кромка | чиста, рівна | смола обвуглена, зона нагріву | матова, можливе розшарування на вході струменя |
| Вплив на смолу | мінімальний нагрів | смола горить, кромка слабшає | без нагріву |
| Побічні продукти | пил | токсичні продукти горіння смоли | шлам |
| Дрібні отвори та точний контур | так | обмежено | гірше, струмінь розширюється |
| Малі партії | доцільно | лише гравіювання | дорожче через налаштування |
Карбон ріжемо фрезером. Лазер обвуглює епоксидну смолу, і кромка слабшає, тому лазером по карбону лише гравіюємо. Гідроабразив у таблиці — для порівняння.
Пил під час порізки карбону та безпека
Пил вуглепластику дрібний і подразнює шкіру та дихальні шляхи. Він ще та струмопровідний, тому може спричинити коротке замикання, якщо потрапить в електроніку. Враховуйте це, коли отримаєте деталі.
- Не шліфуйте та не дорізайте кромку без респіратора та окулярів.
- Прибирайте пил пилососом, не здувайте стисненим повітрям.
- Деталі біля електроніки протирайте вологою тканиною.
- Готову кромку під лак чи смолу краще обробити нашим фрезером, а не вручну: скажіть про це в заявці.
Карбон і алюміній в одному замовленні
Карбонову пластину рідко кріплять саму: потрібні стійки, кронштейни, перехідники. Усе виготовляємо в одному цеху, одним рахунком і однією посилкою.
- Карбон фрезеруємо ми.
- Алюмінієві стійки та кронштейни: фрезерування алюмінію.
- Сталеві та нержавійні кріплення: лазерна різка нержавійки та сталі.
- Маркування металевих деталей: лазерне гравіювання.
Як замовити порізку карбону
П'ять кроків від файлу до посилки. Прототип або одиничне замовлення починаємо від 1 робочого дня.
- 01Надішліть файл
DXF, DWG, PDF або ескіз, товщина, плетіння, кількість.
- 02Отримайте розрахунок
У робочий час відповідаємо за 30 хвилин.
- 03Погодьте ціну та термін
Для підприємств: рахунок і договір.
- 04Ми виготовимо деталі
Серії у погоджений термін.
- 05Отримайте деталі
Нова Пошта по Україні; Київ: кур'єр або самовивіз.
Як підготувати креслення карбонової деталі
Кілька правил, після яких кромка чиста, а деталь витримує затягування болтів і вібрацію.
- Масштаб 1:1, одиниці в міліметрах; формати DXF, DWG, AI, CDR, PDF, а також SolidWorks, Компас-3D, AutoCAD
- Мінімальний діаметр отвору дорівнює діаметру фрези; дрібніші отвори свердлимо, це врахуємо в розрахунку
- Внутрішній кут завжди має радіус фрези; гострий кут замініть скругленням
- Відстань від отвору до краю не менше 2–3 діаметрів отвору, інакше край може розколотися
- Перемички між вікнами та отворами помітно ширші за товщину пластини
- Різьбу в карбоні не нарізаємо: ставте гайки чи закладні вставки, отвір під них зробимо
- Немає креслення: конструкторський відділ переведе ескіз чи зразок у вектор
Детальніше про файли: як замовити.
Що робимо, а що ні
Робимо
- Плоскі деталі з готових карбонових пластин 2–6 мм
- Контур, вікна, отвори, зенкування, фаски, кишені
- Гравіювання логотипа чи маркування
- Одиничні деталі, прототипи та серії
Не робимо
- Формування карбону, вакуумну інфузію, препреги та автоклавні деталі
- Вигнуті та об'ємні деталі
- Ремонт карбонових виробів
- Різка карбону лазером
Чому CMW
Повний цикл в одному цеху
Різка листа та труб, гнуття, зварювання, фарбування та фрезерування без пересилань між підрядниками.
Конструкторський відділ
Перевіримо креслення, переведемо ескіз у DXF, підкажемо, де спростити деталь.
Рахунок і договір
Рахунок, безготівка, договір і закривальні документи для ТОВ і ФОП.
Фотозвіт перед відправкою
Бачите готові деталі ще до того, як вони поїдуть до вас.
Доставка по всій Україні
Нова Пошта в будь-яке місто, пакування оплачується окремо.
Що ще зробимо в цьому ж цеху
Часті запитання про порізку карбону
Скільки коштує порізка карбону?
Ціну порізки карбону рахуємо під креслення: вона залежить від машинного часу та налагодження. Мінімальне замовлення — 1 000 грн, тому одну пластину виставляємо саме за цією сумою, а в серії налагодження ділиться на всю партію. Точну суму назвемо за 30 хвилин після отримання креслення.
Яку товщину карбону ви ріжете?
Порізка карбону в нас можлива для пластин товщиною 2, 3, 5 і 6 мм. Якщо потрібна інша товщина, напишіть, і ми уточнимо, чи візьмемо її в роботу.
Чи не розшаровується кромка?
Фрезерування карбону зі стабільним кріпленням і підкладкою дає чисту кромку без розшарування. Ризик зростає біля країв отворів, тому тримайте відстань від отвору до краю не менше 2–3 діаметрів.
Чи ріжете карбон лазером?
Різку карбону лазером не пропонуємо: лазер обвуглює епоксидну смолу та послаблює кромку. Карбон ріжемо фрезером, а лазером по ньому гравіюємо.
Який мінімальний діаметр отвору?
Мінімальний діаметр отвору в карбоні дорівнює діаметру фрези, яку ми застосуємо для вашої деталі. Точне значення назвемо під час розрахунку, коли побачимо креслення.
Чи можна привезти свій карбон?
Так, порізка карбону можлива з вашої пластини, її можна надіслати Новою Поштою. Також можемо закупити матеріал самі, це вирішуємо під час розрахунку.
Чи фрезеруєте інші композити?
Так, фрезерування композитів у листах доступне, наприклад склотекстоліт. Надішліть марку та товщину, і ми підтвердимо, чи візьмемо у роботу.
Чи робите вигнуті або формовані деталі?
Ні, виготовляємо тільки плоскі деталі з готових карбонових пластин. Формування, інфузію та препреги не робимо.
Скільки часу займає виготовлення?
Прототип або одиничне замовлення починаємо від 1 робочого дня. Терміни для серій залежать від обсягу, фіксуємо їх у договорі.
